Viti di classe di forza
Quando cerchiamo delle viti adatte su internet, ci imbattiamo sempre nel termine classe di forza e in numeri come 4.6, 8.8, 10.9 o 12.9 nella descrizione dell'articolo. Qual è il significato di questi numeri? La combinazione di numeri indica una classe di resistenza e permette di confrontare diverse viti tra loro.

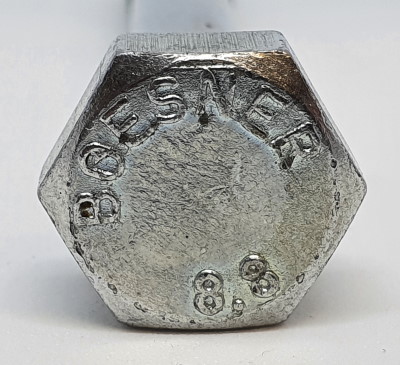

L'immagine a sinistra mostra una vite 8.8 come esempio.
Resistenza alla trazione e resistenza allo snervamento delle viti
Le viti hanno una diversa resistenza alla trazione e un diverso limite d'inserimento. I due valori insieme danno la classe di resistenza di una vite. La classe di resistenza delle viti è sempre indicata da due numeri separati da un punto. Il primo numero è la resistenza alla trazione della vite e il secondo numero è la resistenza allo snervamento della vite. Cosa significano esattamente questi numeri, lo spiegheremo qui in dettaglio.
Resistenza alla trazione delle viti (tensione massima)
La resistenza alla trazione di una vite è lo sforzo massimo che il materiale o la vite possono sopportare. Se la resistenza alla trazione viene superata, il materiale cede. Se si supera questo limite, il materiale o la vite possono rompersi. La resistenza alla trazione (stress) si misura in N/mm² (forza per area).
Resistenza allo snervamento delle viti (elasticità di una vite)
Il carico di snervamento di una vite è il limite a cui si può allungare una vite. Oltre questo limite, il materiale della vite si deforma e non può più tornare alla sua forma originale.
Calcolare la forza di una vite
Come si calcola o si determina la classe di resistenza dei bulloni?
I bulloni sono contrassegnati con diverse classi di resistenza, quindi è molto facile determinare la resistenza alla trazione (Rm) e il carico di snervamento (Re).
Esempio: calcolare la classe di colla fissa 8.8 (vedi immagine a sinistra)
1. calcolare la resistenza alla trazione (Rm):
Moltiplicare il primo numero per 100 per ottenere la resistenza alla trazione (Rm).
=> Rm = 8 x 100 = 800 N/mm²
2. calcolare il carico di snervamento (Re):
Moltiplicare il primo numero per il secondo numero e il risultato
moltiplicato per 10 dà il carico di snervamento (Re).
=> Re = ( 8 x 8 ) x 10 = 640 N/mm²
Tabella classe di resistenza delle viti
La tabella mostra una panoramica delle classi di resistenza più comuni delle viti e la corrispondente resistenza alla trazione e allo snervamento.
| Classe di resistenza delle viti | ||||||
| 4.6 | 5.6 | 6.8 | 8.8 | 10.9 | 12.9 | |
| Resistenza alla trazione (Rm) | 400 | 500 | 600 | 800 | 1000 | 1200 |
| Limite di inserimento (Re) | 240 | 300 | 480 | 640 | 900 | 1080 |
* Tutti i dati senza garanzia.
Come sono segnate le viti?
La marcatura delle viti con la classe di resistenza e il marchio del produttore è di solito fatta dai produttori solo a partire da un diametro di vite di 5 mm. La marcatura si trova di solito sulla testa del bullone o sul lato della testa del bullone. Per i dadi, solo la resistenza alla trazione è indicata con un numero, poiché la resistenza allo snervamento non è rilevante. Bisogna sempre assicurarsi che il bullone e il dado siano dello stesso materiale.
per esempio 8.8 = classe di resistenza e XYZ = produttore / fabbricante
