Preforo filettatura standard M1 M2 M3 M4 M5 M6 M7 M8 M9 M10 M12 a M64



Un foro centrale filettato è un foro in cui viene tagliata una filettatura interna. Il foro dell'anima deve essere sempre leggermente più piccolo del diametro nominale del filo che si vuole tagliare.



Per il diametro del foro di carotaggio vale la seguente regola empirica:



Diametro nominale della filettatura - passo della filettatura = diametro preforo



Esempio: preforo M8

8mm - 1,25mm = 6,8mm (diametro del foro centrale per M8)



Per il diametro del foro centrale, si fa una distinzione tra filetti standard e filetti fini. La tabella qui mostra il diametro del foro centrale per le filettature standard metriche. Il foro di carotaggio o la tabella di taglio della filettatura per le filettature fini può essere trovato qui.



werbung links1

Quale foro per quale filo?

Nella seguente tabella troverete tutte le misure di filetti metrici comuni e il diametro del foro appropriato per tagliare un filetto. La domanda: "Quale foro per quale filo" è così risolta.

Tabella preforo filettatura standard metriche

Dimensione preforo

della filettatura

Diametro preforo filettatura standard

(mm)

Gradiente

Filetto standard (mm)

M1 0,75 0,25
M1,1 0,85 0,25
M1,2 0,95 0,25
M1,4 1,1 0,30
M1,6 1,3 0,35
M1,8 1,5 0,35
M2 1,6 0,40
M2,2 1,8 0,45
M2,5 2,1 0,45
M3 2,5 0,50
M3,5 2,9 0,60
M4 3,3 0,70
M5 4,2 0,80
M6 5,0 1,00
M7 6,0 1,00
M8 6,8 1,25
M9 7,8 1,25
M10 8,5 1,50
M12 10,2 1,75
M14 12,0 2,00
M16 14,0 2,00
M18 15,5 2,50
M20 17,5 2,50
M22 19,5 2,50
M24 21,0 3,00
M27 24,0 3,00
M30 26,5 3,50
M36 32,0 4,00
M42 37,5 4,50
M48 43,0 5,00
M56 50,5 5,50
M64 58,0 6,00

* tutti i dati senza garanzia.

Profondità del foro del nucleo / lunghezza del filetto

Preforo M1 M2 M3 M4 M5 M6 M7 M8 M9 M10 M12 M14 M16 M18 M20
Preforo - Foro di carotaggio e profondità del foro di carotaggio

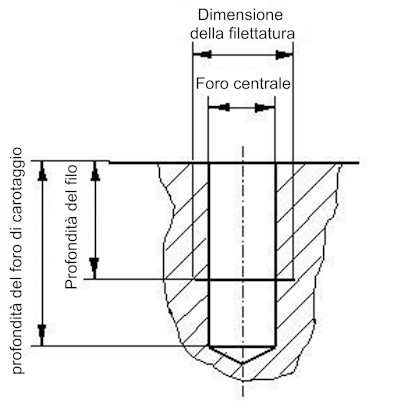

La lunghezza della filettatura dovrebbe essere almeno il doppio e al massimo il triplo del diametro nominale della filettatura per ottenere un collegamento a vite stretto. La profondità del foro deve quindi essere leggermente superiore alla lunghezza della filettatura desiderata in modo che il maschiatore possa tagliare completamente la filettatura. Una lunghezza della filettatura superiore a tre volte il diametro nominale della filettatura dovrebbe essere evitata, poiché non porta a una migliore connessione a vite e porta onesti svantaggi. Dovete sapere che da 3 a 4 filetti portano tutto il carico in una connessione avvitata! Tutti gli altri thread non hanno alcuna funzione, per così dire.



Come esempio, un foro centrale M3.

Una filettatura M3 ha un diametro nominale di 3 mm. Questo si traduce in una lunghezza del filo da 6mm a 9mm con (2 x d). Puoi scegliere 9mm come profondità del foro del nucleo.



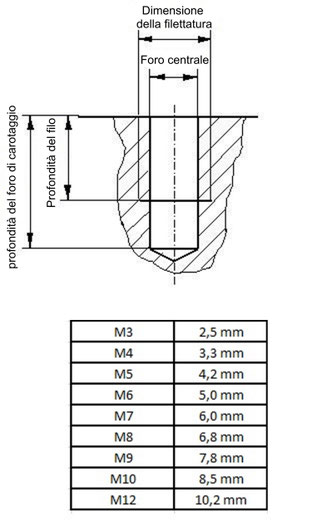

La tabella seguente mostra la lunghezza del filetto e la profondità del foro raccomandata.





Lunghezza del filetto della tavola e profondità del foro di carotaggio

La profondità del foro necessaria dipende dalla lunghezza della filettatura raccomandata. La lunghezza della filettatura raccomandata deve essere rispettata per ottenere un collegamento a vite sicuro ed ermetico. La tabella sottostante mostra la lunghezza del filetto da min. a max. Una filettatura più corta significa che la connessione a vite non soddisfa la forza di connessione desiderata. Una filettatura più lunga non ha tecnicamente alcun valore aggiunto per la connessione della vite e non porta a una forza di connessione maggiore.



   Filo:

Lunghezza raccomandata

del filo:

Profondità

del foro di carotaggio:

M3  4,5 - 9,0 mm  9 mm
M4  6,0 - 12 mm  12 mm
M5  7,5 - 15 mm  15 mm
M6  9,0 - 18 mm  18 mm
M7  10,5 - 21 mm  21 mm
M8  12,0 - 24 mm  24 mm
M9  13,5 - 27 mm  27 mm
M10  15,0 - 30 mm  30 mm
M12  18,0 - 36 mm  36 mm
